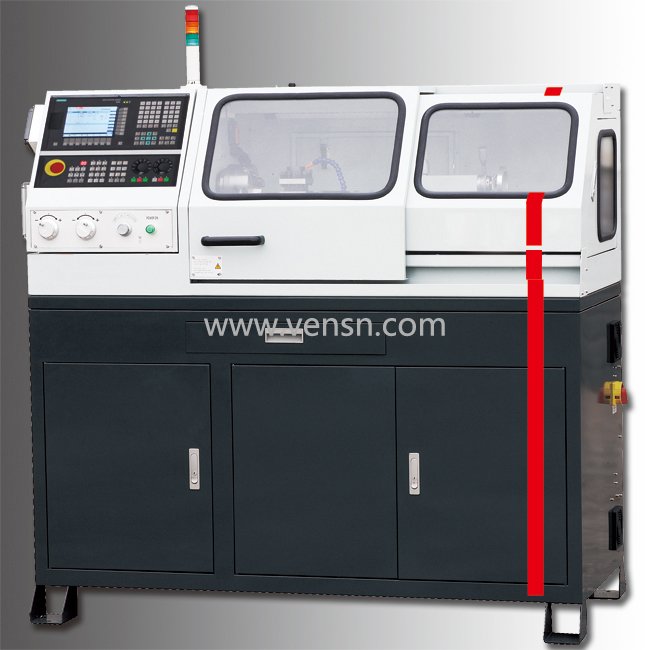

数控系统:华中系统、广数系统、法那克系统、西门子系统等可根据用户选配。
产品型号 |
Model |
VSL28 |
VSL28S |
产品编号 |
Code No |
C1302800 |
C1303000 |
机床电器 |
Electrical connection |
|
|
总功率 |
Total connection |
3.5KW |
3.5KW |
主电机功率 |
Main motor power |
2.2KW |
2.2KW 230V~50Hz |
冷却泵功率 |
Coolant pump power |
40W |
40W |
加工范围 |
Capacity |
|
|
床身上*大回转直径 |
Swing over bed |
Ø300mm |
ø280mm |
拖板上*大回转直径 |
Swing over cross slide |
Ø200mm |
ø200mm |
两顶尖距离 |
Center width |
600mm |
600mm |
中心高 |
Center height |
140mm |
140mm |
主轴 |
Spindle |
|
|
主轴鼻端 |
Spindle nose |
外锥1:4 |
外锥锥1:4 |
主轴内孔锥度 |
Spindle taper |
MT4 |
MT4 |
主轴通孔直径 |
Spindle bore |
Ø26mm |
ø26mm |
主轴转速 |
Spindle speed range |
30-4000mm |
30-4000rpm |
卡盘 |
Lathe chuck |
Ø125mm |
Ø125mm |
刀架 |
Tool changer |
|
|
刀架形式 |
Type |
electric |
electric |
刀架工位数 |
Numbers of tool position |
4 |
4 |
刀具*大截面 |
Section of tool (Max) |
12×12mm |
12×12mm |
行程 |
Travel |
|
|
X轴 |
X axis |
180mm |
180mm |
Z轴 |
Z axis |
465mm |
465mm |
X轴快移速度 |
X axis rapid speed |
6000mm/min |
3000mm/min |
Z轴快移速度 |
Z axis rapid speed |
8000mm/min |
2500mm/min |
精度 |
Accuracy |
|
|
定位精度 |
Position accuracy |
X:±0.05mm,Z:±0.03mm |
/ |
重复定位精度 |
Repeat position accuracy |
X:±0.02mm,Z:±0.02mm |
0.01mm |
尾架 |
Tailstock |
|
|
尾架锥度 |
Tailstock taper |
MT2 |
MT2 |
尾架套筒直径 |
Tailstock sleeve diameter |
Ø30mm |
ø30mm |
尾架套筒行程 |
Tailstock sleeve travel |
80mm |
80mm |
尺寸 |
Dimensions |
|
|
外形尺寸(L×W×H) |
Overall dimension (L×W×H) |
1590×705×1515mm |
1860x960x1450mm |
包装尺寸(L×W×H) |
Packing size (L×W×H) |
1830×945×1840mm |
/ |
净重/毛重 |
Net weight/Gross weight |
800/900KG |
420kg |
水箱容积 |
Tank capacity |
25L |
25L |
