VS-BXKT冰箱空调维修实训室设备
冰箱空调维修实训室可以进行冰箱空调的安装与维修基本技能实训，从制冷工具的使用、制冷系统操作、冰箱原理与实训、空调原理与实训等四个方面来培养学生维修冰箱空调的基本技能。 本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
一、技术参数：
工作电源：单相三线 220V±5％ 50Hz
制冷剂：冰箱F-12
外形尺寸：1200×600×780mm
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：30Kg
二、配置清单：(单台配置）
三、配置清单：(台配置）
|
序号
|
名 称
|
数量
|
性能描述
|
|
1
|
冰箱过滤器
|
1个
|
铜质、管状
|
|
2
|
冰箱冷凝器
|
1个
|
铁质喷塑、片式
|
|
3
|
冰箱蒸发器
|
1只
|
铝质、管式
|
|
4
|
冰箱温控器
|
1只
|
机械可调
|
|
5
|
高压表
|
1只
|
指针式
|
|
6
|
低压表
|
1只
|
指针式
|
|
7
|
视液镜
|
2只
|
圆镜直视、铜质外壳
|
|
8
|
铜管
|
1套
|
圆形
|
|
9
|
手阀
|
1只
|
铜质
|
|
10
|
实验台架
|
1台
|
钢木结构
|
|
11
|
实训指导书
|
1套
|
与实训台配套
|
四、操作工具：(单台配置）
|
序号
|
名 称
|
数量
|
性能描述
|
|
1
|
电铬铁
|
1把
|
内热式
|
|
2
|
烙铁架
|
1个
|
阻燃
|
|
3
|
剥线钳
|
1把
|
多用
|
|
4
|
尖嘴钳
|
1把
|
钢质、绝缘
|
|
5
|
螺丝刀
|
2套
|
十字、一字各1把
|
五、操作工具
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整

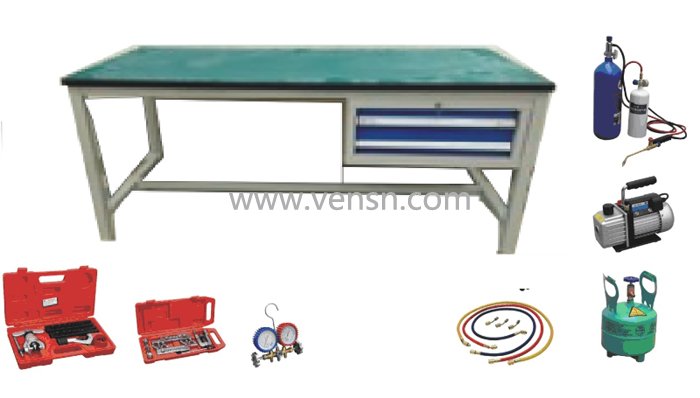

六、冰箱空调维修实训室配置清单
|
序号
|
名 称
|
型 号
|
单位
|
数量
|
备注
|
|
1
|
压缩机
|
QD65D-1/10P
|
台
|
10
|
|
|
2
|
空调
|
1P
|
套
|
10
|
知名品牌
|
|
3
|
冰箱
|
海尔 BCD-186KB 冷藏冷冻|双开门
|
套
|
2
|
知名品牌
|
|
4
|
冷凝器
|
1P
|
台
|
10
|
|
|
5
|
蒸发器
|
1P
|
台
|
10
|
|
|
6
|
干燥过滤器
|
|
个
|
10
|
|
|
7
|
制冷实训台
|
1200×600×780mm
|
张
|
10
|
|
|
8
|
真空泵
|
|
台
|
10
|
|
|
9
|
制冷剂瓶
|
3
|
个
|
10
|
|
|
10
|
铜管
|
|
套
|
10
|
|
|
11
|
焊柜
|
|
套
|
10
|
|
|
12
|
钳形电流表
|
|
只
|
10
|
|
|
13
|
测温计
|
|
只
|
10
|
|
|
14
|
割管器
|
|
个
|
10
|
|
|
15
|
水平尺
|
|
块
|
10
|
|
|
16
|
铜管
|
冰箱，空调
|
米
|
500
|
|
|
17
|
胀管器
|
|
套
|
10
|
|
|
18
|
封口钳
|
|
把
|
10
|
|
|
19
|
羊角锤
|
|
把
|
10
|
|
|
20
|
套筒扳手
|
|
套
|
10
|
|
|
21
|
弯管器
|
冰箱，空调
|
套
|
10
|
|
|
22
|
虎口钳
|
|
把
|
10
|
|
|
23
|
活动扳手
|
|
把
|
10
|
|
|
24
|
内六角扳手
|
|
把
|
10
|
|
|
25
|
管头修理器
|
|
把
|
10
|
|
|
26
|
加氟管
|
|
付
|
10
|
|
|
27
|
焊条
|
|
根
|
300
|
|
|
28
|
仪器保管柜
|
|
个
|
8
|
|
|
29
|
无线话筒
|
|
套
|
10
|
|
|
30
|
无线耳麦扩音器
|
|
套
|
10
|
|
|
31
|
凳子
|
|
条
|
41
|
|
|
32
|
助焊剂
|
|
盒
|
15
|
|
|
33
|
制冷剂
|
|
公斤
|
400
|
|
|
34
|
其他辅助耗材
|
|
批
|
1
|
焊锡丝 烙铁芯 连接线等
|
