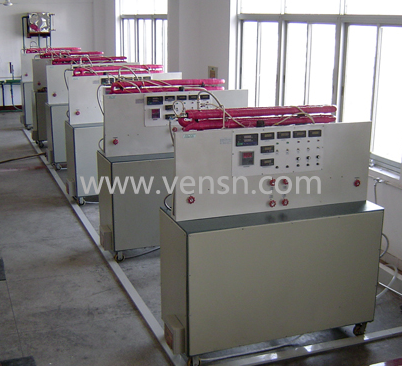

VSDR-560型汽—液式翅片管换热器实验台
一、功能：
1、本实验空气通过换热器的流通阻力，测出风速，利用水箱加热使热水通过换热器的流通阻力，测出流量和温度，从而实现气—液换热器换热量，计算出传热系数。
2、翅片管式换热器中常用的一种传热元件，由于扩展了管外传热面积，故可使光管的传热热阻大大下降，特别适用于气体侧换热的场合。
3、空气横向流过翅片管速时的对流换热系数（努谢尔特数）除了与空气流速、质量流量及气体的特性值有关以外，还与翅片管束的翅片高度、厚度、翅片间距（翅片管的横向间距、纵向间距）、管排数、排速的排列方式（顺排或叉排）、光管外径一系列几何因素有关。
4、实验系统中，采用简易热管作为传热元件，将实验的翅片管，做成简易热管的冷凝段，即简易热管内部的蒸在翅片管内冷凝，放出汽化潜热，透过管壁，传出翅片管外，从而保证了翅片管内的冷凝过程。此时，管内换热系数可用努谢尔特层流膜层凝结原理公式进行计算。
二、技术参数：
1、温度：0～75℃ 风速：0～10m/s
2、水流量：0～400 l/h
3、电源：三相四线：380V 功率：20KW
4、外形尺寸：3000×600×150mm
5、重量：560㎏
6、工作环境：常温
三、配置及技术参数：
|
序号
|
名称
|
技术参数
|
数量
|
|
1
|
加热器
|
功率：2KW 电压：220V
|
1台
|
|
2
|
热水箱
|
材质：不锈钢 液位：液位计显示
容积：30L
|
1个
|
|
3
|
热水泵
|
材质：不锈钢
功率：250W(或370W)
电压：220V
*大流量：3m3/h
*大扬程：17m
管径：1寸
|
1台
|
|
4
|
风机
|
类型：高压离心风机
功率：11KW
电压：380
风量：1030-1700m3/h
风压：11920pa
转速：2930r/min
|
1台
|
|
5
|
风速测量装置（笛形管）
|
精度：0.2%FS 量程：0～10m/S
温度：-5~70℃ 湿度：0-90%RH不凝露
材质：钣金喷塑
|
1套
|
|
6
|
换热器
|
翅片类别：不锈钢
管材：304
管径：165mm（或140mm）
换热面积：4.2m2
流量：约200L/min
|
1套
|
|
7
|
压力变送器
|
量程：0～0.6MPa 精度：0.2WPS
|
1台
|
|
8
|
数显温度仪表
|
工作电源：100~240VAC，-15%，+10% / 50~60Hz AC
输入类型：热电阻PT100
精度等级：0.25%FS±1个测量单位
量程范围：Pt100(-200~+800℃)
控制方式：模糊PID控制，位式控制
工作环境：温度0-50℃，湿度<85%RH
面板尺寸：72×72mm
|
1台
|
|
9
|
测温热电阻
|
测量范围：-50～200℃
精度：±0.3℃
|
1个
|
|
10
|
流量计
|
流量计类型：涡轮流量计（本体不锈钢304）
测量范围：1～10m3
精度等级：0.5%（特殊要求可以0.2%）
工作压力：2.5MPa
介质温度：-20～80℃
|
1台
|
|
11
|
开关阀
|
|
1套
|
四、实验内容：
1、进行气-液换热量的测量；
2、进行气-液换热量传热系数的测量；
3、了解并学会翅片管束管外放热和阻力的实验研究方法。
4、培养学生独立进行科研实验的能力。
