一、概述

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，推进煤矿特种作业实操考试顺利实施，本公司开发出实物模型与虚拟动画操作相结合的自动评分考核装置。

2、系统根据煤矿采煤机操作作业安全技术实际操作考试标准实现。由实操装置模型和操作软件系统组成，以实操装置为基础，配合操作软件实现自动打分。在进行考核操作前，需要使用身份验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。

二、系统构成

1、煤矿采煤机操作作业考试系统

（1）训练和考核过程，需要动手操作开关按钮等控制部分时，使用操作模型上的开关按钮，完成对应操作。考试时自动打分。

（2）考试科目：采煤机作业前安全检查（简称K1）采煤机安全操作（简称K2）

（3）组卷方式，由K1，K2两个科目组成试卷。

（4）考试成绩总分100分，80分以上为合格。

（5）考试时间:不大于30分钟。

2、考试科目

科目	考试内容	可操作内容
K1	采煤机作业前安全检查	1、作业环境安全检查 （1）检查作业环境 （2）检查支架支护 （3）检查供水管路和电气装置 2、运行装置安全检查  （1）检查操作装置 （2）检查牵引装置 （3）检查连接装置 （4）检查截割装置 （5）检查喷雾装置 3、试运转安全操作  （1）试验急停按钮和闭锁开关 （2）试验电动机 （3）试验牵引装置 （4）试验摇臂 （5）试验滚筒
K2	采煤机安全操作	1、开机安全操作 2、截割安全操作 3、停机安全操作 4、收工安全操作

2、煤矿采煤机操作作业实操培训系统

按照章节目方式，分别以三维视频及虚拟仿真操作的实现方式，从对知识点的学习，对岗位环境及设备的认知，最后到岗位工艺流程及设备的互动操作，由浅及深，更方便学员的自主学习训练及协助教师教学。

（1）煤矿采煤机操作作业理论培训系统具体包括如下内容：

1）综采基础知识；

2）采煤机基础知识；

3）采煤机操作基础知识；

4）采煤机司机井下操作流程；

5）采煤机检修管理制度；

6）采煤机结构虚拟展示。

（2）煤矿采煤机操作作业实操训练系统

1）启动及停机标准作业流程训练

2）双向割煤标准作业流程训练

①采煤机作业前安全检查：

A、作业环境安全检查；

B、运行装置安全检查；

C、试运转安全操作。

②采煤机安全操作：

A、开机安全操作；

B、截割安全操作；

C、停机安全操作；

D、收工安全操作。

3、采煤机实操系统硬件

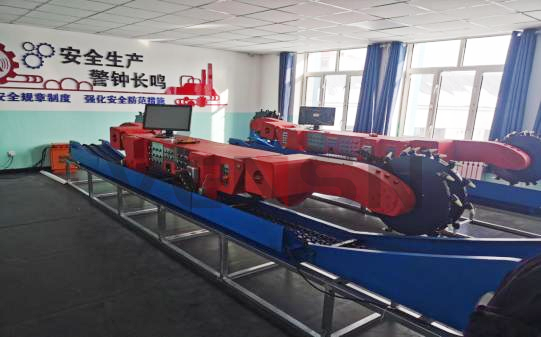

（1）采煤机司机实操模拟装置（含刮板机）：

真实显示了采煤机和刮板机构成和运作过程，同时直接反映该设备操作程序及安全防范措施。利用机身按钮及仿真摇控器，对采煤机进行真实操纵，了解采煤机功能，达到熟练掌握操作方法。

（2）供电电源：220V，功率：4KW （采煤机.2.5KW，刮板机1.5KW）；

三、可完成实训内容

1、采煤机的各部结构及工作原理；

2、无线遥控及操作步骤的实训；

3、试验急停按钮和闭锁开关；

4、试验油泵电动机；

5、试验左右牵引装置；

6、试验摇臂升降；

7、试验滚筒旋转等。

四、制作工艺及材料

1、模型主体为钢结构。

2、金属液压缸等外表喷漆处理。

3、所有电器控制系统材料原件，均按国标配置。

4、模型本体采用亚克力板材装饰。

五、设备配置清单

序号	名称	参数	数量
1	采煤机模型	尺寸：4500mm×750mm×1350mm。 控制主机①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；④显示21.5寸	1台
2	刮板机模型	7600mm×680mm×350mm；	1台
3	仿真开关模型	0.4米×0.4米×0.6米	1台
