一、概述

1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

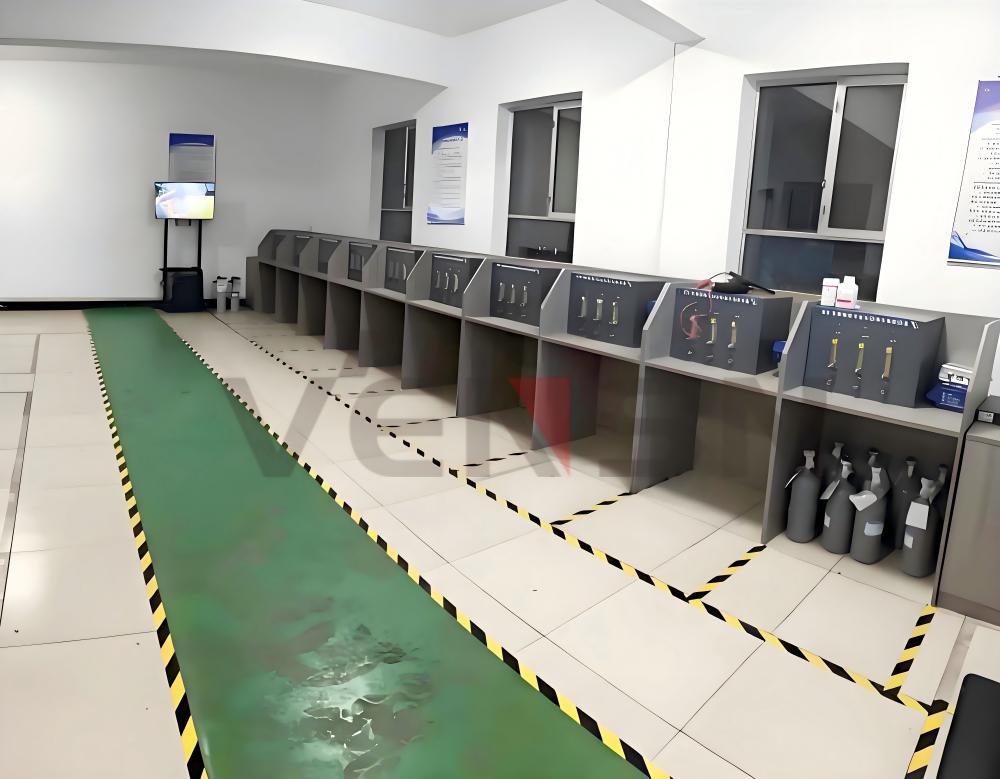

2、瓦斯检查作业实操考试装置，提供有安全稳定气源的瓦斯循环系统、先进可靠使用广泛的光学瓦斯监测仪、提供有安全保障的便携式甲烷检测报警仪、提供能实际动手操作的各种气样等内容。由瓦斯检查作业实操考试装置和操作管理系统组成，以瓦斯检查作业实操考试装置为本体，与操作管理系统连接，进行实操考核，实现自动打分。★投标时提供无线智能实验室管理考核系统软件著作权证书原件备查。

二、系统构成

1、瓦斯检查作业实操培训系统

按照国家煤矿安全监察局《煤矿特种作业安全技术实际操作考试标准》设置，采用虚拟仿真技术，操作者互动操作，内容包括：

（1）便携式光学甲烷检测仪安全操作：

1）外观安全检查

2）药品性能安全检查

3）检查硅胶

4）检查钠石灰

5）气路系统安全检查

6）检查整机气密性

7）检查吸气球气密性

8）检查机体气密性

9）检查药管气密性

10）检查胶管气密性

11）仪器调零安全操作

12）调零准备

13）小数对零

14）整数对零

（2）甲烷、二氧化碳、一氧化碳浓度检查安全操作

1）甲烷浓度检测安全操作

2）抽取气样

3）检测读数

4）处理检测结果

5）二氧化碳浓度检测安全操作

6）抽取气样

7）检测读数

8）计算二氧化碳浓度值

9）处理检测结果

10）一氧化碳浓度检测安全操作

11）检测准备

12）抽取气样

13）检测浓度值。

14）处理检测结果

2、考试科目

配置	科目	考试内容	设备/仪器配置	可操作操作
工作台	——	工位布置及供气装置等。	标准气样供气泵、阀门、压力表、管路、气样瓶等。	给采样点供一定浓度的气体。
考试项配置部件	K1	便携式光学甲烷检测仪安全操作	1.瓦斯气瓶（内含一定浓度瓦斯）； 2.瓦斯气样出口采样点； 3.便携式光学甲烷检测仪； 1）有效硅胶管； 2）有效钠石灰管； 3）吸气球、吸气胶管； 4）电池。	1.光学甲烷检测仪外观检查； 2.药品性能检查； 3.气路系统检查； 4.调零操作。
	K2	甲烷、二氧化碳、一氧化碳浓度检测安全操作	一氧化碳气瓶； 二氧化碳和瓦斯混合气瓶； 3.气样出口采样点； 4.便携式光学甲烷检测仪； 1)有效硅胶管； 2)有效钠石灰管； 3)吸气球、吸气胶管。 5.一氧化碳采样器； 6.一氧化碳检定管；	1.甲烷浓度检测安全操作； 2.二氧化碳浓度检测安全操作； 3.一氧化碳浓度检测安全操作。

3、系统配置

操作相关附件	测量结果牌板及联系方式	1.气体检查牌板； 2.白板笔（3支）、笔擦； 3.防爆电话。	——
警提示相关牌板等	——	1、瓦斯检查作业实操考核注意事项牌板； 2、采样点标示文字； 3、“严禁烟火”标志；	——
标准化评分系统	与管理系统通过无线连接。	标准化评分系统终端	老师打分用
显示系统	1、考试时提示 2、培训和练习显示	1、显示器： 32寸显示屏。 2、架体尺寸：长×宽×高 =1400mm×800mm×1400mm； 3、主机 ①CPU：酷睿I3 ； ②硬盘：固态120 G； ③内存：4G；	考生实物操作提示及平时的安全培训和练习用

三、实训内容

1、能够进行光学瓦斯检测仪的安全操作。

2、能够进行甲烷浓度检测安全操作。

3、能够进行二氧化碳浓度检测安全操作。

4、能够进行一氧化碳浓度检测安全操作。

四、制作工艺及材料

1、管路采用专用管。

2、所有电器控制系统材料原件，均按国标配置。
