一、实训室功能概述
网络综合布线实训室是一个模拟真实网络环境的教学场所，旨在让学生通过实践操作来掌握网络布线技能，培养其动手能力和分析解决实际网络布线问题的能力。通过模拟真实网络环境，提供各种网络设备和器材，让学生进行实践操作。通过实际操作，让学生掌握网络布线技能，包括线缆的端接、跳线的制作和测量、布线的安装和测试等。完成从设计、安装、测试到验收的网络综合布线工程全过程的教学任务，使学生了解计算机网络技术、拓朴结构，计算机网络工程的规划与建设，了解综合布线系统，综合布线系统中的传输介质，综合布线工程的设计与施工等内容，分析典型的网络工程与综合布线项目，为今后从事网络布线工程相关工作打下基础。

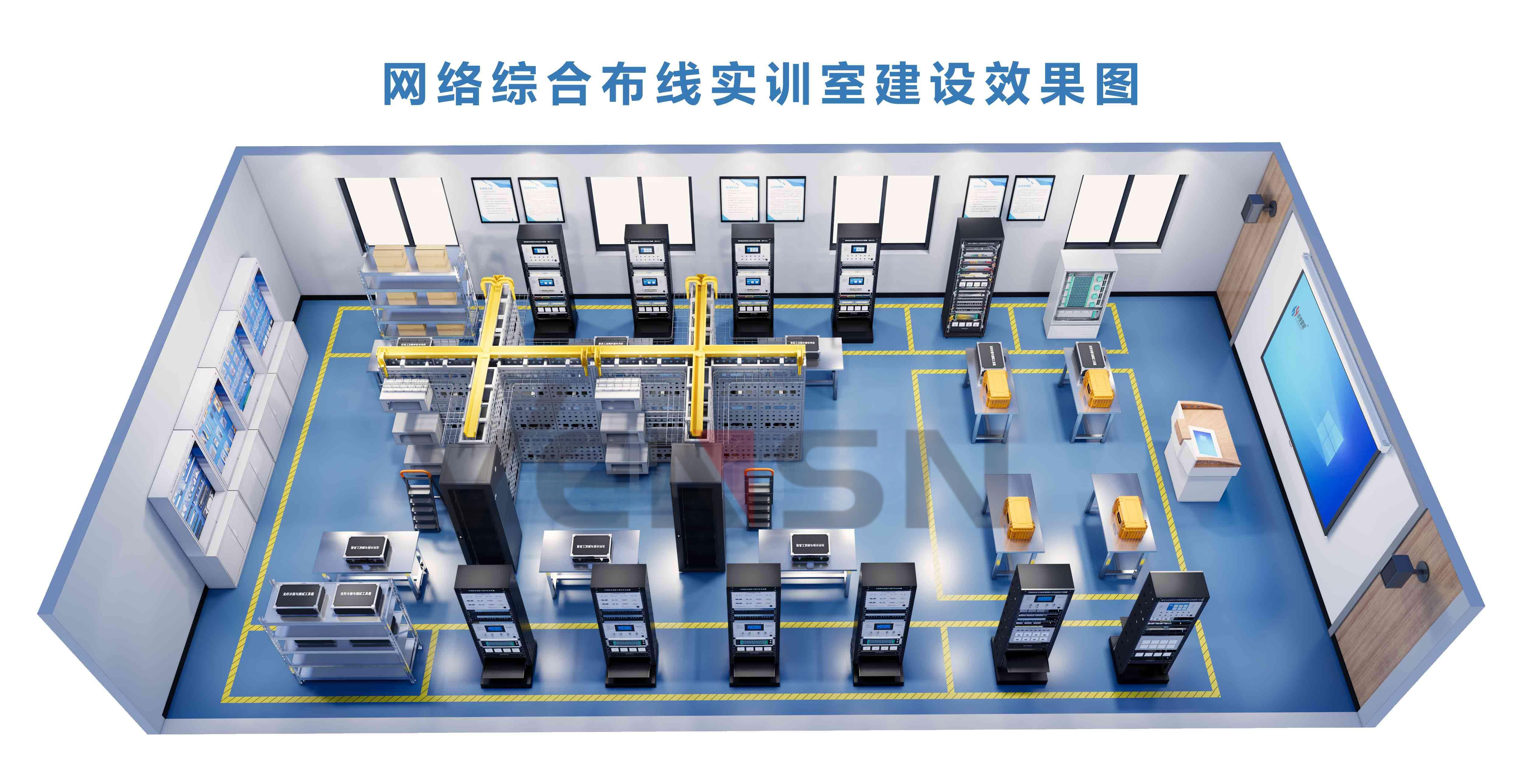

二、实训室组成
（一）网络综合布线工程技术实训装置
实训装置采用新一代模块化全钢结构设计，可以实现模块化装配，主要有主体框架、多功能面板和管理间小机柜等部分组 成。框架采用30*30的方钢焊接，安全稳固，移动方便；多功能面板大小统一设计，功能多样，可以独立更换及装配。实训装 置内外均采用高强度全钢结构设计，实训装置配置各种安装孔，适合安装各种IT类产品，进行工程技术实训，设备分为上、中、下三层结构，模拟三层建筑结构，整体模块化设计，能够按照实训场地尺寸合理布局，适合任意实训场地的设备安装与实训。
1．产品尺寸：长5560mmx宽2780mmx高1980mm。
2．产品结构：全钢结构，模块化设计，产品重量，约1000kg。
3．产品配置：高强度金属焊接框架12套，金属焊接立柱3套，多功能全金属活动墙体面板48块，侧面板12块，6U机柜4个，光纤入户信息箱1个，安全开关组1套，可旋转地脚16个。
（二）铜缆配线端接与测试实训装置
1．产品尺寸：长600mmx宽550mmx高1800mm
2．产品重量：约65kg，实训人数可满足2-4人/台同时实训。
3．产品结构：设备为19英寸38U开放式机架结构，全钢结构，采用1.5mm冷轧钢板，落地安装、立式操作；立柱板孔采用标准化处理，能够安装各种符合标准的IT工程网络设备的安装；配置智能语音播放系统一套，可以自动播放语音解说词，方便实训教学。
4．产品配置：
(1)标准19寸38U开放式机架1套；
(2)铜缆跳线制作与测试实训装置1台；
(3)110型通信跳线架2个；
(4)铜缆通信跳线端接与测试实训装置1台；
(5)24口六类屏蔽配线架空架1个；
(6)机架式网络理线架2个；
(7)铜缆4组合工作区面板1套；
(8)110型通信跳线架5对连接块40个；
(9)19寸1U零件/工具盒托盘1个；
(10)19寸1U PDU电源插座1个；
(11)机架式智能语音播放系统1套；
(12)五孔地插式电源插座1个；
(13)双口地插式信息插座1个。
（三）光缆配线端接与测试实训装置
1．产品尺寸：长600mmx宽550mmx高1800mm
2．产品重量：约65kg，实训人数可满足2-4人/台同时实训。
3．产品结构：设备为19英寸38U开放式机架结构，全钢结构，采用1.5mm冷轧钢板，喷塑处理，防火防静电、落地安装、立式操作；立柱板 孔采用标准化处理，能够安装各种符合标准的IT工程网络设备的安装；配置智能语音播放系统一套，方便实训教学。
4．产品配置：
(1)标准19寸38U开放式机架1套；
(2)19寸机架式LC光纤配线架1台；
(3)48口光纤配线架(ODF)1台；
(4)19寸1U零件/工具盒托盘1个；
(5)五孔地插式电源插座1个；
(6)8U机架式光纤配线端接实训装置1台；
(7)19寸机架式FC光纤配线架1台；
(8)机架式网络理线架4个；
(9)19寸1U PDU电源插座1个；
(10)双口地插式信息插座1个。
(11)19寸机架式SC光纤配线架1台；
(12)19寸机架式ST光纤配线架1台；
(13)光纤4组合工作区面板1套；
(14)机架式智能语音播放系统1套；
（四）网络综合布线系统安装与维护考核装置
1．产品尺寸：长610mm×宽610mmx高2000mm
2．产品重量：约70kg，实训人数可满足4-6人/台同时实训。
3．产品结构：设备为标准19英寸41U,全开放式机架结构；全钢结构，采用1.5mm冷轧钢板，喷塑处理，防火防静电、落地安装、立式操作。
4．产品配置：
(1)第二代网络综合布线系统安装与维护技能鉴定集装架1套；
(2)铜缆跳线制作与测试实训装置1台；
(3)铜缆通信跳线端接与测试实训装置1台；
(4)铜光纤配线端接实训装置1台；
(5)多媒体光纤入户信息箱1个；
(6)工作区信息插座安装模块1套；
(7)测试跳线套包1套；
(8)配套网络设备和器材1套；
（五）网络综合布线故障模拟与检测实训装置
1．产品尺寸：长600mmx宽550mm×高1800mm
2．产品重量：约80kg，实训人数可满足2-4人/台同时实训。
3．产品结构：设备为19英寸38U开放式机架结构，全钢结构，采用1.5mm冷轧钢板，喷塑处理，防火防静电、落地安装、立式操作。立柱板孔采用标准化处理，能够安装各种符合标准的IT工程网络设备的安装；配置智能语音播放系统一套，可以自动播放语音解 说词，方便实训教学。
4．产品配置
(1)标准19寸38U开放式机架1套；
(2)铜缆跳线制作与测试实训装置1台；
(3)铜缆网络故障演示装置1台；
(4)光纤性能测试实训装置1台；
(5)光缆网络故障演示装置1台；
(6)超五类网络配线架1个；
(7)110型通信跳线架1个；
(8)19寸机架式SC光纤配线架1台；
(9)LC光纤配线架1台；
(10)机架式网络理线架2个；
(11)19寸1U零件/工具盒托盘1个；
(12)19寸1U PDU电源插座1个；
(13)机架式智能语音播放系统1套；
(14)五孔地插式电源插座1个。
（六）铜缆网络综合布线实训台
1．产品尺寸：长1800mmx宽650mmx高1800mm
2．产品重量：约150kg，实训人数可满足4-6人/台同时实训。
3．产品结构：设备采用全钢柜式操作台结构，主体上下分两层，上层为三联标准19寸面板结构，下层为柜体结构，可以存放设备及耗材；立 柱板孔及背部板孔均采用标准化处理，能够安装各种符合标准的T工程网络设备的安装；配置智能语音播放系统一套，可以自动 播放语音解说词，方便实训教学。
4．产品配置：
(1)全钢柜式操作台1套；。
(2)铜缆跳线制作与测试实训装置1台；
(3)铜缆通信跳线端接与测试实训装置1台；
(4)铜缆网络故障演示装置1台；
(5)实训与技能大赛考核信息管理系统1套；
(6)无线接收收发器1套；
(7)24口超五类网络配线架2个；
(8)24口六类屏蔽配线架空架1个；
(9)110型通信跳线架3个；
(10)机架式网络理线架3个；
(11)铜缆4组合工作区信息面板2套；
(12)110型通信跳线架5对连接块40个；
(13)19寸1U PDU电源插座1个；
(14)机架式智能语音播放系统1套；
(15)多功能布线实训螺孔板1套。
（七）全光网综合布线实训平台
1．产品尺寸：长1800mmx宽650mmx高1800mm
2．产品重量：约150kg，实训人数可满足4-6人/台同时实训。
3．产品结构：设备采用全钢柜式操作台结构，主体上下分两层，上层为三联标准19寸面板结构，下层为柜体结构，可以存放设备及耗材；立 柱板孔及背部板孔均采用标准化处理，能够安装各种符合标准的IT工程网络设备的安装；配置智能语音播放系统一套，可以自动 播放语音解说词，方便实训教学。
4．产品配置：
(1)全钢柜式操作台1套；
(2)光纤配线端接实训装置1台；
(3)光纤性能测试实训装置1台；
(4)8U机架式光缆网络故障演示装置1台；
(5)SC光纤配线架1台；
(6)LC光纤配线架1台；
(7)19寸机架式FC光纤配线架1台；
(8)ST光纤配线架1台；
(9)机架式网络理线架4个；
(10)光纤配线架(ODF)1台；
(11)光纤4组合工作区面板1套；
(12)1U PDU电源插座1个；
(13)机架式智能语音播放系统1套；
(14)卧式光缆接续盒1个；
(15)壁挂式光缆分纤箱1个。
（八）光纤熔接实训设备
产品尺寸：长145mmx宽165mmx高145mm
产品重量：1.965KG，电压功率：220V/75W
产品配置：硬携带箱1个，熔接机主机1个，光纤切割刀1把，电池1块，适配器1个，备用电极1对，电源线1条，肩带1条，酒精泵1个，米勒钳1把。
（九）网络综合布线工具箱
|
产品名称
|
网络综合布线工具箱
|
光纤熔接工具箱
|
光纤冷接与测试工具箱
|
|
产品尺寸
|
长515×宽365×高185(mm)
|
长435x宽300x高140(mm)
|
长435×宽300x高140(mm)
|
|
产品配置
|
1.铝型材工具箱1个；
2.RJ45网络压线钳2把；
3.单口打线钳2把；
4.剥线器2个；
5.通断测试仪2个；
6.五对打线刀钳1把；
7.语音打线钳1把；
8.十字螺丝刀1把；
9.一字螺丝刀1把；
10.老虎钳1把；
11.尖嘴钳1把；
12.斜口钳1把；
13.活动扳手1把；
14.线槽剪1把；
15.锯弓1把；
16.钢锯条5根；
17.线管剪1把；
18.φ20弯管器1个；
19.5m穿线器1条；20.美工刀1把；
|
21.钢卷尺1把；
22.微型计算器1个；
23.镊子1把；
24.不锈钢角尺1把；
25.条形水平尺1把；
26.M6丝锥2个；
27.丝锥架1把；
28.Φ4麻花钻头2个；
29.Φ6麻花钻头2个；
30.中8麻花钻头2个；
31.十字批头2个。
|
1.铝型材工具箱1个；
2.蛇头钳1把；
3.钢丝钳1把；
4.斜口钳1把；
5.尖嘴钳1把；
6.活动扳手1把；
7.横向开缆刀1把；
8.凯夫拉剪刀1把；
9.剥皮钳1把；
10.米勒钳1把；
11.美工刀1个；
12.记号笔1支；
13.清洗球1个；
14.钢卷尺1把；
15.手电筒1把；
16.镊子1把；
17.酒精泵1个；
18.组合螺丝批1把；
19.微型螺丝批1把；
20.背带1条；
21.无尘纸1包；
22.热缩套管1包；
23.红光笔1个。
|
1.铝型材工具箱1个；
2.光功率计1个；
3.红光笔1支；
4.皮线剥皮钳1把；
5.光纤切割刀1把；
6.多用剪刀1把；
7.光纤剥皮钳1把；
8.剥线钳1把；
9.米勒钳1把；
10.快速连接器10个；
11.通用型光纤冷接子10个；
12.老虎钳1把；
13.斜口钳1把；
14.酒精泵1个；
15.无尘纸1包；
16.导轨条1个。
|
|
产品特点
|
1.工具箱采用圆弧形铝型材和铝板外壳加工制作，美观大方，便于携带。
2.内部专门为每一种工具开模设计成型的凸凹式海绵槽位，固定每一种工具，存取方便。
3.选用工具均为工程常见常用的品牌工具，结实耐用。
|
（十）数据中心工程布线光电展示实训装置
1．产品尺寸：长600mmx宽600mmx高2000mm
2．产品重量：约80k，实训人数可满足8-10人/台同时实训。
3．产品配置：
(1)标准19寸37U机柜1个；
(2)光电收发器1台；
(3)千兆路由器1个；
(4)千兆交换机1个；
(5)超五类网络配线架1个；
(6)六类屏蔽网络配线架1个；
(7)110型通信跳线架1个；
(8)铜缆4组合工作区信息面板1套；
(9)25□RJ45语音配线架1个；
(10)光纤配线架1个；
(11)抽拉式光纤配线架1个；
(12)48口光纤配线架(ODF)1台；
(13)光纤4组合工作区面板1套；
(14)机架式智能语音播放系统1套；
(15)机架式网络理线架8个。
（十一）光缆交接箱工程布线光电展示实训装置
1．产品尺寸：长600mmx宽550mm×高1800mm
2．产品重量：约65kg，实训人数可满足8-10人/台同时实训。
3．产品配置：
(1)四网合一光缆交接箱1个；
(2)接地基座装置1套；
(3)盒式光分路器(1分16)8个；
(4)一体化熔纤托盘16个；
(5)SC尾纤144芯(12层);
(6)SC光纤耦合器192个；
(7)光缆固定板1套；
(8)光纤挂线柱1套；
(9)5米12芯室外光缆4根；
(10)5米48芯室外光缆4根；
(11)机架式智能语音播放系统1套；
(12)光电展示系统1套。
（十二）网络综合布线展示柜
由网络综合布线铜缆展示柜、网络综合布线光缆展示柜、网络综合布线工具展示柜、网络综合布线配件展示柜组成。
三、实训项目
项目一：认识网络综合布线系统
任务1:认识网络综合布线职业发展
任务2:认识网络综合布线系统
任务3:认识网络综合布线系统工程常用标准
任务4:认识网络布线工程的常用工具和器材
项目二：双绞线电缆操作技术实训
任务1:认识双绞线电缆
任务2:双绞线电缆抽线和盘线
任务3:双绞线电缆的寻线与标识方法
任务4:双绞线电缆的剥线方法
项目三：水晶头端接技术实训
任务1:超五类水晶头的端接与测试
任务2:六类水晶头的端接与测试
任务3:套装水晶头的端接与测试
项目四：网络模块端接技术实训
任务1:网络模块的端接与测试
任务2:屏蔽网络模块的端接与测试
任务3:语音模块端接与测试
项目五：网络机柜设备端接技术实训
任务1:网络机柜及设备的安装与拆卸
任务2:网络配线架的端接与测试
任务3:语音配线架的端接与测试
任务4:110型通信跳线架的端接与测试
任务5:机柜布线的理线技术
任务6:铜缆链路的测试
项目六：光纤熔接技术实训
任务1:光缆开缆技术
任务2:光纤熔接技术
任务3:光纤盘纤方法
任务4:光缆链路的测
项目七：光纤冷接技术实训
任务1:光纤快速连接头的制作
任务2:皮线光缆冷接子的制作
任务3:室内光缆冷接子的制作
项目八：智能家居布线技术实训
任务1:家庭多媒体信息箱的安装
任务2:路由器的安装与调试
任务3:摄像头的安装和调试
任务4:可视对讲系统的安装与调试
项目九：综合布线工程施工技术
任务1:信息插座的安装
任务2:PVC线管的安装与穿线
任务3:PVC线槽的安装与布线
任务4:塑料软管的安装与布线
任务5:金属线槽安装与布线
任务6:桥架安装与布线
项目十：基于世界技能大赛的综合实训
任务1:认识世界技能大赛项目——信息网络布线项目
任务2:解读世界技能大赛全国选拔赛样题
任务3:信息网络布线竞赛训练方法
