一、产品概述
        VSD-R101型大气环境监测与治理技术综合实训平台考核装置是专门为职业院校开设的“环境工程技术”、“环境监测与治理技术”、“环境监测与评价”、“城市检测与工程技术”、“室内检测与控制技术”、“工业环保与安全技术”等环境类相关专业而研制的。该实训平台主要针对大气环境中的烟气进行监测与治理，即对烟气中的二氧化硫、氮氧化物、颗粒物、一氧化碳、二氧化碳等排放污染物浓度进行实时在线连续监测和净化治理。通过实平台实训操作，可考核学生对旋风除尘技术、布袋除尘技术、烟气脱硫脱硝技术、活性炭吸附技术、烟道及烟囱的取样检测技术、污染因子在线监测技术等主要技术的应用。实现工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的大气污染治理设备安装、调试及大气环境监测分析等方面的专业人才。适合环境类相关专业的教学和培训。
二、产品特点
1、材料好：对象框架采用50mm×50mm不锈钢方管材料制作，坚固耐用，反应器和管道都采用不锈钢材质制作，耐腐蚀性强，使用寿命长，质量保证。
2、移动方便：装置底部装有带刹车万向轮，方便设备的移动和固定。
3、整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便，美观大方
4、安全性强：配有单独的电源控制柜系统，装有漏电保护器和接地标示，确保设备的用电安全。同时，配套相关的劳保用品，保证人生安全。
5、功能性强：本系统工艺多样，可通过阀门的启闭完成处理工艺之间的切换，系统控制方便，有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接，连接方便及安全。主要不锈钢反应器都设有视镜，可观察到反应器内部结构和现象。
三、技术性能
1. 输入电压：三相四线（或五线）制AC380V±10%  50Hz
2. 工作环境：环境温度范围为0℃～＋40℃ 、相对湿度＜85%（25℃）
3. 系统容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 对象尺寸：4400mm×800mm×2200mm
6. 监控平台尺寸：1100mm×700mm×1700mm
7. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
四、系统组成与功能

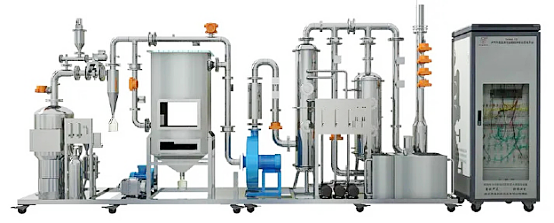

大气环境监测与治理技术综合实训平台主要由烟气发生系统、烟气处理系统、电气控制系统以及烟气监测系统等四部分组成。
1. 烟气发生系统：主要由锅炉系统、气源添加装置、发尘装置、静态混合器、不锈钢支架、送风装置和阀门以及排尘系统等组成。
2. 烟气处理系统：主要由不锈钢钢架、旋风除尘器、布袋除尘器、湿式脱硫系统、活性炭吸附塔、烟囱以及其动力系统等组成。
3. 电气控制系统：主要由电气控制柜、漏电保护器、变频器、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器等组成。
4. 烟气监测系统主要由触控一体机及支架、铂热电阻、温湿度传感器、风速传感器、压力传感器、差压传感器、颗粒物传感器、二氧化硫传感器、氮氧化物传感器、氧气传感器、一氧化碳传感器、二氧化碳传感器、PH传感器、物位仪、大气采样器以及监控软件等组成。
五、基本配置
1.实训对象

2.监控系统基本配置

3．配套工具

六、实训项目
项目一、系统的设计计算
1.烟气处理系统工艺流程图的绘制
2.烟气处理系统的设计
项目二、处理设备的安装与调整
1.旋风分离器的安装与测试
2.袋式除尘器的安装与测试
3.湿法脱硫塔的安装与测试
4.活性炭吸附塔的安装与测试
5.发尘装置的安装与校正
项目三、设备的工艺连接
1.旋风除尘器的除尘工艺的连接
2.袋式除尘器的除尘工艺的连接
3.脱硫塔脱硫工艺的连接
4.活性炭吸附塔的工艺的连接
项目四、设备控制系统的连线与调试
1.控制系统的连线
2.控制系统的程序编写
3.对象的单机试车
4.通过程序的编写实现整机联动
项目五、监测传感器及仪器的使用
1.铂热电阻的安装及监测
2.温湿度传感器的安装及监测
3.粉尘传感器的安装及监测
4.在线PH仪的安装、标定及监测
5.气体（SO₂、NO_X、CO、O₂）传感器的安装及监测
6.风速传感器的安装及监测
7.压力传感器的安装及监测
8.粉尘采样器的组装与应用
9.皮托管的连接与运用
