一、系统简介

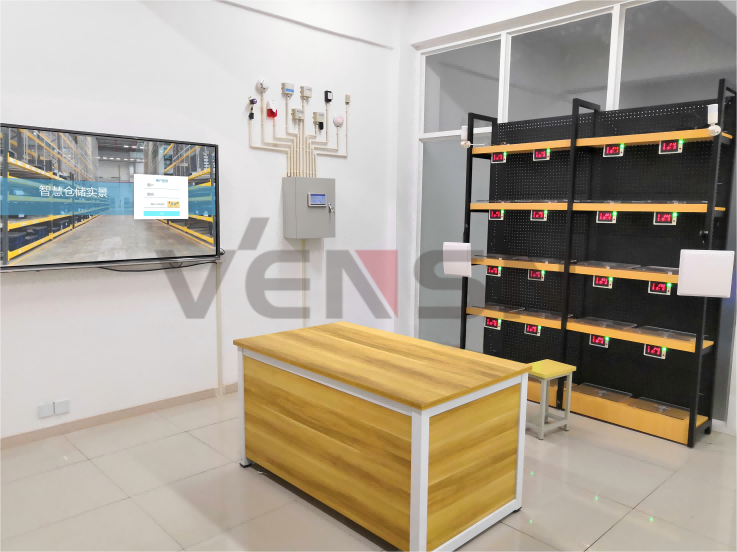

智能仓储应用实训系统采用精准的传感器采集技术和RFID技术，结合工业现场总线的稳定传输以及B/S架构浏览器便捷访问的优势，实现货物的入库、上架、盘点、下架、出库、操作人员管理以及仓库环境实时监测，达到人员操作实时记录、货物周转精准定位、库位信息动态更新、库位状态实时显示的目的。
二、技术参数
（一）总体要求
1. 采用传感器采集技术、RFID技术、Android应用开发技术、Web应用开发技术等，结合工业现场总线的稳定传输和B/S架构便捷的浏览器访问，实现货物的入库、上架、盘点、下架、出库，仓储环境的实时监测，操作人员的管理，达到货物周转定位、库位信息动态更新、库位状态实时显示的目的。
2.可对仓储库位、货物名称、仓储环境传感器生成标识，并将采样数据接入标识解析平台，支持扫码解析。
3.能够满足物联网专业仓储应用项目实训开发。
（二）基础框架
1.货架（1个）16库位，钢木结构，尺寸：930mm×380mm×225mm
（三）硬件资源
1）主控硬件
1.工业以太网网关（1个）
要求采用Cortex-A9四核处理器，CPU主频最大可调至1.4GHz，带宽32位，800MHz的1GB DDR3内存，不小于8GB的EMMC Flash存储空间，含Mail-400 3D图形加速器GPU，符合OpenGL ES2.0标准；
2.管理终端（1个）
包含台式主机、键盘、鼠标、显示屏等；
3. 无线路由器（1个）
支持 IEEE 802.11a、 IEEE 802.11b、IEEE 802.11g、 IEEE 802.11n 等传输协议。
2）称重模块
1.称重传感器（16个）
量程1-10KG，额定输出：2.0mv/v%5，全桥电路，DC12V供电
2.四通道称重变送器（4个）
可接入4路称重传感器数据，支持2点标定，二次曲线拟合校正非线性，有效差分电压≤±12mV，24bit高分辨率，标准Modbus-RTU协议，最多支持255个设备地址,通信距离1000米，DC12V供电
3.库位分拣电子标签（16个）
2行5位数码管，显示库位编号，库位物品数量，待取货数量，板载5路开关量输出，100mA，红蓝指示灯，RS485总线，标准ModbusRTU协议，支持按键更改设备地址，DC12V供电。
3）识别模块
1.四通道超高频读卡器（1个）
2.圆极化天线（2个）
3.桌面高频读卡器（1个）
4.UHF二维码手持机（1个）
5.高频电子标签（4张）
6.超高频标签（16张）
4）环境监测模块
1.温湿度传感器（1个）
2.红外对射传感器（1个）
3.开关量控制模块（1个）
4. 货架信号灯（1个）
5. WiFi网络摄像头（1个）
（四）软件资源
1.管理终端操作系统
搭载ubuntu16.04操作系统，内置tomcat web服务器、MQTT代理服务器、MYSQL关系型数据库，及其他网络传输服务器。
2.智能仓储标识解析管理平台
B/S架构，Java Web开发，SpringMVC框架，后台Mysql关系型数据库设计，MQTT服务器，支持MQTT协议、HTTP协议。
浏览器访问，具有仓储管理、数据程序、系统设置、标识解析平台查询三个功能板块，与网关配合，实现人员录入，库位存放物品绑定，库位编号及名称录入，物品容量设置等初始化功能，具有货物的入库、上架、盘点、下架、出库、操作人员管理以及仓库环境实时监测功能，实现标识自动分配、标识注册、标识信息更新、标识删除的功能。
3.智能仓储网关应用软件
Android软件编程，具备网关协议转换功能，可将ModbusRTU协议转换为MQTT协议接入管理平台。
可实现系统初始化，库位轮询时间设置，库位称重与去皮校准，后台与管理平台、手持机实现协同处理控制库位分拣电子标签动态更新，库位称重数据平台接入，仓储监测传感器数据转发、服务器连接状态显示等功能。
4.智能仓储手持机应用软件
Android软件编程，支持MQTT消息发布订阅。
具有读取货物UHF标签，实现收货验货、上架扫标签、下架扫标签、MQTT发布标签内容消息的功能。
三、课程资源
|
章节
|
课程
|
|
设备或软件的装调
|
库位传感器的装调与维护（校准）
|
|
电子显示标签的装调与维护
|
|
仓储环境传感器的安装调试
|
|
超高频读卡器的安装调试
|
|
手持机应用APP的安装
|
|
本地网关应用APP的安装
|
|
PC服务器环境的配置
|
|
工业现场总线网络
|
现场总线布线说明
|
|
Modbus RTU协议
|
|
网关APP协议分析与转发
|
Android UI开发
|
|
串口开发
|
|
Modbus RTU协议解析
|
|
数据库开发
|
|
主流物联网协议MQTT的应用
|
|
Restful开发接口应用
|
|
库位轮询显示
|
|
WEB应用开发
|
HTML+CSS+JavaScript界面开发
|
|
Java应用程序开发
|
|
JDBC数据库编程
|
|
Spring+SpringMVC+Mybatis环境搭建
|
|
MQTT消息订阅开发
|
|
用户登录应用开发
|
|
仓储系统实训
|
出入库验货实验
|
|
库位盘点显示实验
|
|
货物上下架实验
|
